Индикатори перформанси РФИД система



Индикатори перформанси читљивог и уписивог РФИД система обухватају капацитет складиштења ознаке радио фреквенције, режим рада, брзину преноса података, удаљеност читања/писања, могућност идентификације више- ознака, фреквенцију носиоца радио фреквенције између ознаке радио фреквенције и антене, повезаност РФИД система, носиоца података, режим стања и снабдевање енергијом. За предузећа која траже поуздана решења за контролу приступа и{2}}праћење имовине,Добављачи РФИД привезакаиприлагођени произвођачи РФИД привезака за кључевенуде издржљиве,{0}}ознаке високих перформанси које испуњавају индустријске{1}}захтеве.





Капацитет складиштења радиофреквентних ознака



Постоји основно правило за системе засноване на меморији: капацитет складиштења је увек недовољан. Проширење капацитета система за складиштење природно проширује поље примене, што такође захтева већи капацитет складиштења. Капацитет складиштења радиофреквентних ознака-само за читање је 20Б, а активне ознаке имају капацитет складиштења од 8Б до 64КБ, што значи да је у читљивим и уписним ознакама радио фреквенција довољно да се ускладишти неколико страница текста, довољно да се држе листе ставки и подаци за тестирање, и да се омогући проширење система. Капацитет складиштења пасивних радиофреквентних ознака за читање/писање је 48 до 736Б, поседујући многе карактеристике које многи активни системи за читање/писање немају. У пословним апликацијама као што су пословне зграде и паркиралишта,ЛФ/ХФ РФИД привезак за кључеве велепродаја добављачапружају исплативе{0}}опције са довољним капацитетом за податке о ИД-у запослених, евиденцији радног времена и приступу возилу.



Обим података радио фреквенцијских ознака је обично од неколико бајтова до неколико хиљада бајтова, али постоји један изузетак: 1--битна ознака радио фреквенције, која захтева само 1 бит складиштења података. Ова врста ознаке омогућава читаоцу да донесе следећа два стања: постоји ознака радио фреквенције у електромагнетном пољу или не постоји ознака радио фреквенције у електромагнетном пољу. Овај захтев је потпуно довољан за постизање једноставног надзора или функције преноса сигнала. Пошто за 1-битне радио фреквенцијске ознаке нису потребни електронски чипови, цена радиофреквентне ознаке може бити веома ниска. Из тог разлога, велики број 1-битних радио фреквенцијских ознака се користи у робним кућама и продавницама за системе против крађе робе. Када изађете из робне куће са неплаћеном робом, читач инсталиран на излазу може да идентификује стање радио-фреквентне ознаке у електромагнетном пољу и да активира одговарајући аларм. За робу која је уредно плаћена, 1-битна ознака радио фреквенције се уклања или деактивира на благајни.



У РФИД системима постоје две различите ситуације складиштења података. У првом случају, ознака може да ускладишти врло мало података, а електронски уређај којем се приступа само тражи неке основне информације о идентификованој ствари. Ова врста података се назива јединствени потпис (електронске ознаке са овом врстом података су веома јефтине и имају ограничену употребу). У другом случају, ознака може да складишти више информација о подацима, а читач може директно да добије информације из ознаке без позивања на централну базу података. Ова врста ознака је скупља, али има шири спектар примена. Ова врста ознаке не захтева тако јаку способност централне обраде као јединствени потпис и потребно је мање времена за рад. Многа предузећа сада бирају125кХз/13.56МХз РФИД привезак за кључеве фабричка директна решењада уравнотежите трошкове и функционалност за -примену великих размера.



Радни режим



Основни начини рада система за идентификацију радио-фреквенција подељени су на потпуни{0}}дуплекс и полу{1}}дуплекс системе и системе за временско-следовање. У фулл{4}}дуплекс и полу{5}}дуплекс системима, одговор ознаке радио фреквенције се шаље под условом да читач емитује електромагнетно поље или електромагнетни талас. У поређењу са сигналом самог читача, сигнал ознаке радио фреквенције је веома слаб на пријемној антени, тако да се морају усвојити одговарајуће методе преноса како би се сигнал радио фреквенцијске ознаке разликовао од сигнала читача. У практичним применама, технологија модулације оптерећења или модулације повратног расејања се генерално користи за пренос оптерећења од ознаке радио фреквенције до читача, учитавајући податке ознаке радио фреквенције на рефлектовани ехо (посебно за системе пасивних радио фреквенцијских ознака). Ове поуздане методе модулације су широко прихваћене одпроизвођачи РФИД привезака за кључеве предузећа{0}}да бисте обезбедили стабилне перформансе у окружењима велике{0}}контроле приступа.

Систем{0}}одређивања времена је супротан. Читач периодично прекида електромагнетно поље које генерише радио фреквенција на кратко време. Ови интервали се препознају помоћу ознаке за радио фреквенцију и користе се за пренос оптерећења од ознаке радио фреквенције до читача. У ствари, ово је типичан начин рада радара. Недостатак система временског{5}}секвенционирања је у томе што када читач шаље испрекидано, долази до прекида напајања радиофреквентне ознаке, што се мора надокнадити уградњом довољно великог помоћног кондензатора или помоћне батерије.





Брзина преноса података



За већину система за прикупљање података, брзина је веома важан фактор. Како производни циклус данашњих производа наставља да се скраћује, време потребно за читање и ажурирање радио фреквенцијских ознака постаје све краће и краће. Микроталасни системи могу да раде великом брзином, али сама сложеност микроталасне технологије у великој мери повећава трошкове изградње микроталасних система. Брзина преноса података је подељена у три типа: брзина-само за читање, пасивна брзина читања/писања и активна брзина читања/писања. За пословне зграде које захтевају брзу верификацију запослених,РФИД привезак велике брзине{0}}велики добављачинуде оптимизована решења од 13,56МХз која постижу идентификацију испод-секунде чак и током вршних сати.



1) Брзина{1}}само за читање

Брзина преноса базе података РФИД система само за читање{0}} зависи од фактора као што су дужина кода, брзина преноса података ознаке радио фреквенције, удаљеност читања/писања, фреквенција носиоца између ознаке радио фреквенције и антене и технологија модулације преноса података. Брзина преноса варира у зависности од врсте производа у стварним применама.

2) Пасивна брзина читања/писања

Одлучујући фактори брзине преноса података пасивног РФИД система за читање/уписивање су исти као код система само за читање{0}}, осим што се поред разматрања читања података са ознаке радио фреквенције, мора узети у обзир и уписивање података у ознаку радио фреквенције. Брзина преноса варира у зависности од врсте производа у апликацији.

3) Активна брзина читања/писања

Одлучујући фактори брзине преноса података активног РФИД система за читање/уписивање су исти као код пасивног РФИД система за читање/писање. Разлика је у томе што пасивни системи захтевају пуњење кондензатора на радио фреквенцијској плочици за комуникацију. Оно што је важно је да је радна брзина типичног ниско{2}}система за читање/уписивање само 100Б/с или 200Б/с. На овај начин, пошто стотине бајтова података можда треба да се пренесу на једном месту, време преноса података може потрајати неколико секунди, што може бити дуже од времена за рад целе машине.

Да ли се подаци могу записати на радио-фреквентну ознаку је још један фактор који разликује системе за идентификацију радио фреквенција. За једноставне радио фреквенцијске системе, подаци ознаке радио фреквенције су углавном прост број, који се може интегрисати током обраде чипа и нико га не може мењати. Насупрот томе, радиофреквентне ознаке за писање захтевају читач или посебан уређај за програмирање за писање података.

Писање података радио-фреквентних ознака се генерално дели на два облика: ненумерирано писање и нумерисано писање. У тренутним примерима примене у железничким системима, радио фреквенцијске ознаке теретних вагона прихватају радни режим писања са бројевима.

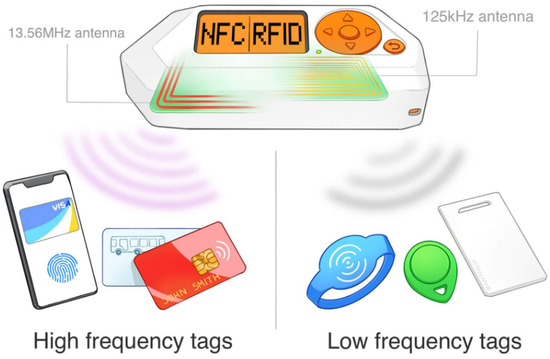

Удаљеност читања/писања



Опсег читања/писања постојећих система за читање/писање је 2,54 до 73,66 цм, а раздаљина читања/писања система читања/писања који користе фреквенцију од 13,56 МХз може достићи 243,84 цм. Генерално, у РФИД апликацијама, избор одговарајуће антене може да задовољи потребе-читања и писања на даљину.

Удаљеност читања/писања ознака радио фреквенције веома варира. За све врсте ознака, што је већа потребна удаљеност, то је ознака скупља. РФИД са растојањем од неколико милиметара може да се угради у папирне карте и сертификате за брзо-сортирање и аутентификацију; али за логистичку индустрију обично је потребно растојање од 3 м или више, заједно са могућношћу брзог идентификовања многих ознака. Друге апликације чак захтевају идентификацију на удаљености од неколико стотина метара.





Могућност идентификације више{0}}ознака



Због повећања удаљености идентификације, у практичним применама, могуће је да се више радио-фреквенцијских ознака појави у једном подручју у исто време, чиме се поставља захтев за истовремено читање више ознака, што се заузврат развило у тренд. Тренутно, напредни системи идентификације радио-фреквенција сматрају овај проблем идентификације са више{1}}ознака важном карактеристиком система.

Правилним конфигурисањем радио фреквенцијских ознака и антена, читач се може користити за читање и писање више радиофреквентних ознака. На пример, у апликацијама поштанског система, ознаке за радио фреквенције се стављају у коверте, а затим се слажу хиљаде кеса са ознакама. Када поштанска торба прође кроз тунелску антену, подаци се могу читати или уписивати на све радио фреквенцијске ознаке у исто време.



Фреквенција носиоца радио фреквенције између ознаке радио фреквенције и антене



Још једна важна карактеристика система за идентификацију радио фреквенција је радна фреквенција система и удаљеност читања. Радна фреквенција је уско повезана са растојањем читања и одређена је карактеристикама простирања електромагнетних таласа. Генерално, радна фреквенција система за идентификацију радио фреквенција се дефинише као фреквенција радио-фреквентног сигнала који читач шаље приликом идентификације ознаке. У већини случајева то се назива фреквенција преноса читача (модулација оптерећења, повратно расејање). У сваком случају, снага преноса радиофреквентне ознаке је много нижа од оне коју има читач.



Приликом одабира РФИД система, веома важно је узети у обзир фреквенцију носиоца која се користи за пренос података између радио фреквенцијске ознаке и антене. Фреквенције које шаљу читачи система за идентификацију радио фреквенција су у основи подељени у четири опсега: ниске фреквенције (30 до 300 кХз), високе фреквенције (3 до 30 МХз), ултра-високе фреквенције (300 МХз) и микроталасне (изнад 2,5 ГХз). Према опсегу деловања, радна фреквенција система за идентификацију радио-фреквенција се бира у прилично широком опсегу, са индуктивном спрегом (0 до 1 м) и-системима на даљину (1 до 10 м).



Повезивање РФИД система



Као грана система знања, РФИД мора бити у стању да интегрише постојеће и развојне технологије аутоматизације. Оно што је важно је да се РФИД систем може директно повезати са персоналним рачунаром (персонал Цомпутер, ПЦ), програмабилним логичким контролером (Программабле Логиц Цонтроллер, ПЛЦ) или индустријским мрежним интерфејс модулом, чиме се смањују трошкови инсталације.

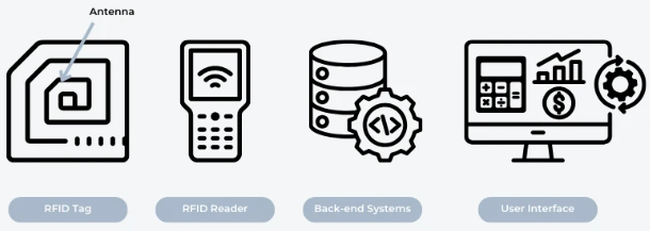

РФИД користи радио фреквенцију за реализацију размене података између покретног уређаја за складиштење и рачунара или ПЛЦ-а. Типичан РФИД систем укључује радиофреквентну ознаку (тј. складиштење података), антену која комуницира са ознаком радио фреквенције и контролер који обрађује комуникацију између антене и рачунара (или ПЛЦ-а) (када су антена и контролер интегрисани, назива се читач).



Носилац података



За складиштење података углавном се користе три методе: програмибилна меморија{0}}само за читање (ЕЕПРОМ), фероелектрична меморија са случајним приступом (ФРАМ) и статичка меморија са случајним приступом (СРАМ). Општи системи за идентификацију радио-фреквенција углавном користе електрички избрисиву програмабилну меморију-само за читање (ЕЕПРОМ). Међутим, недостатак коришћења ЕЕПРОМ-а је што је потрошња енергије током процеса писања веома висока, а животни век је генерално 100.000 уписа. Недавно су неки произвођачи такође користили фероелектричну меморију са случајним приступом (ФРАМ). У поређењу са електрично избрисивом програмабилном меморијом-само за читање, потрошња енергије уписивања фероелектричне меморије са случајним приступом је 1/100, а време писања је 1/1000. Међутим, фероелектрична меморија са случајним приступом није била широко коришћена због незрелих производних процеса.

За микроталасне системе може се користити и статичка меморија са случајним приступом (СРАМ), а меморија врло брзо уписује податке. Да бисте трајно сачували податке, потребна је помоћна батерија за непрекидно напајање.

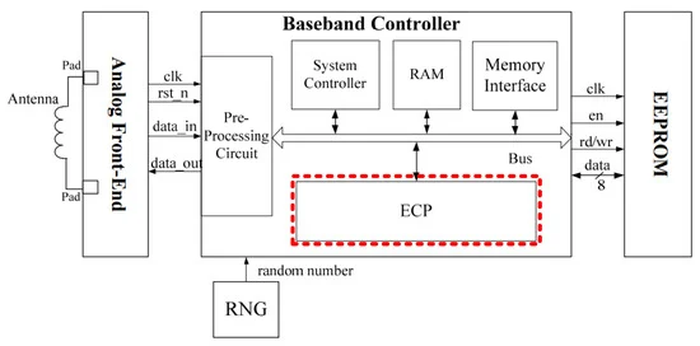

Стате Моде



За програмабилне радио фреквенцијске ознаке, интерна логика носиоца података мора да контролише операције читања и писања читача и захтев за ауторизацију читања и писања. У најједноставнијем случају, може се завршити државним стројем. Користећи државну машину, многи сложени процеси се могу завршити. Међутим, недостатак државне машине је недостатак флексибилности у функцијама коначног програмирања, што значи да је потребно дизајнирати нови чип. Пошто ове промене захтевају модификацију кола на чипу, цена имплементације промене дизајна је висока.

Употреба микропроцесора је значајно побољшала ову ситуацију. Током производње чипа, база података за управљање апликацијама је интегрисана у микропроцесор као обједињена маска, а цена ове модификације је ниска. Поред тога, постоје ознаке радио фреквенције које чувају податке користећи различите физичке ефекте, укључујући ознаке радио фреквенција само за читање-површинских акустичних таласа и 1-битне ознаке радио фреквенције које се обично могу деактивирати и ретко поново активирати.





Снабдевање енергијом



Важна карактеристика система идентификације радио фреквенције је напајање радиофреквентне ознаке. Пасивне радио-фреквентне ознаке немају сопствено напајање, тако да се енергија потребна за рад пасивних радио-фреквентних ознака мора добити из електромагнетног поља које емитује читач. Насупрот томе, ознаке активне радио фреквенције садрже батерије које обезбеђују целу или део енергије за рад микрочипа.
