Различита РФИД фреквенција има другачији принцип рада
Apr 16, 2026
Остави поруку
Немачки 3ПЛ оператер који има 2,8 милиона пакета годишње купио је дванаест Зебра ФКС7500 читача од америчког дистрибутера. Цена хардвера: 31.000 евра. Када је систем пуштен у рад у њиховој фабрици у Минхену, открили су да се читачи испоручују са ФЦЦ фирмвером-902-928 МХз – што је незаконито за рад у опсегу 865-868 МХз у ЕУ. Заменски читачи са фирмвером компатибилним са ЕТСИ, плус три месеца одлагања пројекта док су оригиналне јединице биле у царинском лимбу: још 16.000 евра. Укупан губитак због неконтролисања РФИД фреквенцијских прописа пре потписивања наруџбенице: 47.000 €.
Ово је врста квара која се не појављује у спецификацијама. Грешке у одабиру фреквенције представљају непропорционалан удео неуспеха РФИД пројеката, а већина произилази из третирања фреквенције као поља за потврду уместо разумевања како се радиофизика заправо понаша у одређеним окружењима.
Како индуктивна спрега и повратно расејање стварају различита понашања система
ЛФ системи на 125-134 кХз и ВФ системи на 13,56 МХз преносе снагу путем индукције магнетног поља. Завојница читача генерише поље које директно индукује струју у намотају антене ознаке. Ово -спојивање блиског поља прати инверзно-коцкасто слабљење-слабљења сигнала за 1/д³-због чега ови системи имају максималан опсег читања око једног метра без обзира на повећање снаге.
УХФ на 860-960 МХз ради на повратном расејању. Читач емитује електромагнетне таласе; ознака сакупља енергију и рефлектује модулисани сигнал назад. Пропагација далеког поља прати слабљење од 1/д², омогућавајући пасивни опсег читања од 10-15 метара са компатибилном излазном снагом читача.
Када специфицирамо УХФ системе за складишта, предност физике брзо нестаје у металним{0}}тешким подешавањима. Прошле године смо извршили контролисано поређење у дистрибутивном центру за аутомобилске делове: исти читач Импињ Р700, исто позиционирање антене, излаз од 30 дБм. На пластичним торбама, стандардни улошци Авери Деннисон АД-229 очитавају доследно на 8,2 метра. На палетама од легуре алуминијума, ти исти улошци су пали на 1,4 метра. Прелазак наЦонфидек Иронсиде на{0}}металним ознакамаопорављен домет на 4,1 метар-али 4 пута више од цене-ознаке.
За пројекте у којима је више од 30% означених средстава метално или садржи значајну количину течности, премија за-металну ознаку треба да буде у почетном моделу трошкова. Откривање овога након постављања значи или прихватање деградираних перформанси или поновно означавање свега.
Метал, течност и проблем вишеструких путева у стварним објектима
Метал ствара вртложне струје које померају резонантну фреквенцију таг антене од радног опсега читача. Овај ефекат одређивања чини стандардни УХФ уметак који савршено чита на картону постаје невидљив на челичној полици.На-металним ознакама са слојевима размака и измењеном геометријом антенерешите ово, али очекујте да ћете платити 0,80-2,50 УСД по ознаци у односу на 0,08-0,15 УСД за стандардне уметке (Цене дистрибутера 2024., количина од 10К+).

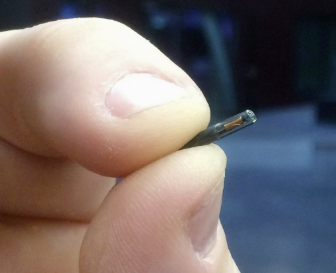

Интерференција течности прати другачији механизам. Ово смо измерили директно током пилот пројекта логистике пића: једна ПЕТ боца од 500 мл постављена 10 цм од ознаке, читач на удаљености од 2 метра, смањена ефективна стопа читања са 98% на 34% коришћењем стандардних диполних уметака на 915 МХз. ЛФ системи који раде на 134 кХз нису показали мерљиву деградацију у истом тестном подешавању-због чега чипови за имплантате животиња користе тај опсег.
Мултипатх је УХФ{0}}специфичан проблем који се ретко појављује у документацији добављача. Електромагнетни таласи се одбијају од металних регала, бетонских подова и опреме, стижући до читача на више путева. Када се ове путање деструктивно мешају, добијате нулте зоне у којима се ознаке једноставно не читају.
Ово смо документовали током инсталације хладњаче изван Ротердама: седам различитих нултих зона на површини од 400 м², свака широка 15-20 цм на основу скенирања мреже са Зебра МЦ3390Р ручним уређајем са резолуцијом од 50 цм. Померање палете шест инча вратило је ознаке у комуникацију. Решење је захтевало прелазак са линеарних-поларизованих на кружно-поларизоване антене, што је смањило ефективну покривеност сваке антене за отприлике 30% и приморало нас да додамо два додатна читача портала. Додатни хардвер и инсталација: 3.200 €. Поука: ако ваш објекат има значајне металне полице, буџет за РФ истраживање локације пре него што завршите постављање читача. За објекте који разматрају примену УХФ РФИД на металним-окружењима, цена ове анкете је мала у поређењу са решавањем проблема након примене.
Глобална додела фреквенција и замка усклађености
Расподела УХФ спектра довољно варира између региона да опрема купљена за једно тржиште може бити незаконита на другом:
- Северна Америка: 902-928 МХз, до 4В ЕИРП
- Европа: 865-868 МХз, 2В ЕРП максимум по ИСО/ИЕЦ 18000-63
- Јапан: Опсег 920 МХз, стандардизован 2012
- Кина: 920-925 МХз
Саме ознаке су генерално -агностичне-прескоке ЕПЦ Ген2 протокола у целом опсегу од 860-960 МХз. Замка усклађености је у набавци читача. Зебра ФКС9600 купљен са америчким фирмвером не може легално да ради у ЕУ без поновног флешовања, а неки модели читача уопште не подржавају реконфигурацију на терену.
Један од наших клијената, произвођач потрошачке електронике са ДЦ-овима у Тексасу и Пољској, сазнао је ово када је њихов објекат у Пољској добио 8 читача који нису могли да се реконфигуришу. 15% које су уштедели куповином од једног добављача из САД коштало их је 200% у заменом хардвера и одложеном пуштању-уживо. За увођење у више-региона, наведите регионалне варијанте фирмвера у наруџбини или сарађујте са дистрибутерима који одвојено имају верзије за ЕУ/САД/АПАЦ.
ХФ на 13,56 МХз и ЛФ на 125-134 кХз су глобално усклађени са доследним ограничењима снаге.За пројекте ланца снабдевања који прелазе три или више регулаторних региона, ова униформност може надмашити краћи опсег читања, посебно када је алтернатива управљање вишеструким СКУ-овима читача.
Избор фреквенције за специфичне сценарије примене
Ево логике одлучивања коју заправо користимо са клијентима:
Калкулација укрштања трошковау великој мери зависи од густине читања. За типично коришћење једне-зоне (један фиксни читач покрива 20-30м² зона читања, четири антене), укупна цена ХФ система је једнака или је већа од УХФ испод приближно 5.000 ознака. Изнад 50.000 ознака, УХФ добија на укупним трошковима јер доминира цена ознаке. Опсег 5К-50К захтева моделовање са стварним бројем читача и запремином ознака – објекат коме је потребно 12 тачака читања ће достићи предност у цени УХФ много раније него једном коме су потребне две.
Доношење Одлуке о набавци
Питање није који је РФИД фреквенцијски опсег универзално бољи. То је који механизам електромагнетног спајања одговара специфичним ограничењима окружења за примену, укљученим регулаторним јурисдикцијама и укупним буџетом пројекта укључујући инфраструктуру.
За једноставне апликације -контрола приступа, плаћање, дефинисани-инвентар путање-избор је обично очигледан у року од пет минута од прегледа услова сајта. За сложене примене које укључују мешане материјале, преко{4}}операције или неуобичајене захтеве за опсег читања, процес одабира има користи од РФ истраживања локације и моделирања трошкова пре него што се обавеже на куповину хардвера.
ФАК
П: Шта одређује опсег читања РФИД-а{0}}фреквенцију или снагу?
О: И једно и друго, али фреквенција поставља плафон. ЛФ/ХФ системи блиског{1}}поља су ограничени на око један метар без обзира на снагу; УХФ далеко-поље се протеже са снагом до регулаторних граница. Право ограничење у већини имплементација је окружење, а не ниједан фактор у изолацији.
П: Да ли УХФ ознаке могу да раде на металним површинама?
О: Стандардни уметци отказују због деподешавања антене. На-металне ознаке раде по 10-30 пута већој цени по јединици. Да ли та премија има смисла зависи од процента металне имовине - изнад 30%, обично је неизбежно.
П: Зашто неке земље захтевају различите УХФ фреквенције?
О: Историјска алокација спектра претходила је комерцијалном РФИД-у. Практични утицај пада на набавку читача, а не на ознаке. Проверите компатибилност фирмвера пре него што потпишете поруџбине за примену у више-региона.
